詳細介紹

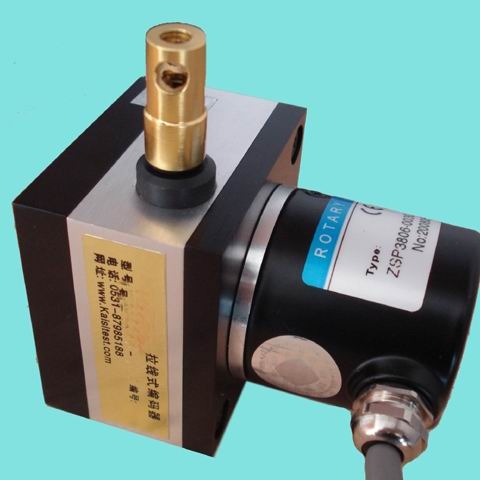

SF20系列拉線位移傳感器分為數字輸出型和模擬輸出型兩個產品類。
SF20系列拉線編碼器特別適合適用于直線導軌系統，還適用于液壓氣缸系統、試驗機、伸縮系統，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制，電液伺服液壓萬能試驗機的控制。拉線編碼器能完全替代光柵尺使用，其它應用場合也可以定制，是完全實現低成本的高精度測量的產品。
數字輸出型拉線編碼器可以選擇增量旋轉編碼器、絕對值編碼器等，輸出信號為方波ABZ信號或格雷碼信號，行程最大可以做到1000毫米，線性精度最大能達到0.05％，分辨力根據配置不同最大可以達到0.001毫米/脈沖。
模擬輸出型可以選擇精密電位器、霍爾編碼器、絕對值編碼器等，輸出信號可以為4－20mA、0－5V、0－10V、串行SSI和電阻信號等，最大行程可以達到1250毫米，使用環境最大可以達到IP65的防護等級，-45℃～+105℃的寬溫度環境下使用。
二、SF20拉線編碼器技術參數
|
類型 |
技術數據 |
||
|
數字輸出 |
模擬輸出 |
||
|
傳感器類型 |
增量型編碼器、絕對值編碼器 |
精密電阻、絕對值編碼器、角位移 |
|
|
電阻值 |
無 |
5k、10k |
|
|
鋼絲繩 |
進口涂塑鋼絲繩 |
進口涂塑鋼絲繩 |
|
|
拉線速度 |
1000mm/s?。∕AX） |
1000mm/s（MAX） |
|
|
測量行程 |
0~1000mm |
（0－800mm） |
|
|
分辨力 |
0.02、0.008、0.004、0.002mm/脈沖 |
理論無限小 |
|
|
精度 |
0.05％FS |
0.1％FS、0.2％FS、0.5％FS |
|
|
響應頻率 |
最大300 K Hz |
|
|
|
輸出 |
長線驅動、推拉輸出、SSI、格雷碼 |
4-20mA、0-5v、0-10v、電阻輸出 |
|
|
工作電壓 |
DC5V、DC5-26V |
24v |
|
|
外殼材質 |
進口鋁合金，表面氧化處理、耐磨防腐蝕 |
||
|
重量 |
540g（含編碼器和4米線） |
||
|
出線口拉力 |
4N |
||
|
抗 震 動 |
10HZ 到 1500HZ，10G |
||
|
電纜長度 |
4米 |
||
|
工作溫度 |
-25℃～+85℃ |
-45℃～+105℃ |
|
